LSC lamp Action aan domoticz toevoegen (tuya-convert)

Het smarthome/domotica assortiment van de Action is uitgebreid met de producten van smart life LSC. Het bestaat uit oa. slimme led filament lampen, een bewegingsmelder, een alarm en deur/raamsensoren. Allemaal te koop voor een Action prijs. Het mooie is, je kunt de LSC smart connect lamp van de Action toevoegen aan domoticz!

De filamentlampen zien er best mooi uit en om het te proberen heb ik er een gekocht. Natuurlijk wil ik ‘m wel toevoegen aan mijn domoticz systeem. Net als mijn andere Action draadloze schakelaars van Promax en Flamingo. Als het niet in domoticz werkt, gaat het direct terug naar de winkel. Om de LSC/Tuya lampen te kunnen gebruiken in je smarthome zijn er een aantal mogelijkheden:

  • De lamp gebruiken met de LSC Smart life app (zonder domoticz)
  • De lamp gebruiken met de LSC smart life connect app en een tuya plugin voor domoticz
  • De software op de lamp vervangen via een serial connectie (je lamp overleeft dit niet zonder kapotte fitting)
  • De software op de lamp draadloos (OTA, Over The Air) vervangen, en toevoegen aan domoticz.

Ik ben voor de laatste optie gegaan.

LSC smart connect app

Standaard werken de lampen met een eigen app, de LSC Smart Connect app, via een server in China. De lampen zijn namelijk van het chinese merk Tuya. LSC heeft de lampen ‘gerebrand’, en zo zijn er nog veel meer merken slimme lampen met dit principe. Er zijn dus heel wat tuya devices in omloop. Zoek bijvoorbeeld maar eens bij bol.com naar tuya.

De smart connect app van LSC voor smart lampen van de Action in de Google play store.

Ik wil geen servers en apps uit China

Ik gebruik domoticz naar volle tevredenheid en wil geen andere apps of connecties naar buiten om mijn apparaten te besturen. Met het flashen van nieuwe eigen software op de lamp is er geen connectie naar servers in China of andere landen, heb ik alle opties en blijft het in principe altijd werken. Bij een connectie met een app en servers in China moet je dat maar afwachten. Het zelf flashen van de lamp is wel de moeilijkste van de opties, maar met deze guide moet het je lukken. Je laptop of PC dient te beschikken over een WiFi adapter met ondersteuning van AP-mode. Dit hebben de meeste moderne WiFi adapters wel.

Tuya convert

Het script om de software op de lamp OTA (draadloos) te vervangen heet tuya convert. Het zet een fake update proces in gang waardoor de lamp denkt dat het door tuya geüpdatet wordt. In werkelijkheid is het onze eigen software die naar de lamp gestuurd wordt in plaats van een nieuwe tuya update. Na het flashen van de software staat er tasmota of espurna op de lamp. Beide hebben directe ondersteuning voor domoticz. Je bent helemaal onafhankelijk van Tuya, een aparte app en zelfs het internet. De volledige besturing gaat via domoticz.

Flashen LSC lampen met Tuya-convert

Het gehele flashproces verloopt onder Linux. Nu ben ik zelf geen Linux gebruiker, en daarom heb ik een Ubuntu USB stick gemaakt. Met deze USB stick kun je Ubuntu uitproberen zonder iets aan je systeem aan te passen. In eerste instantie was ik begonnen met Ubuntu versie 20, maar daar bleek het flashscript niet juist op te werken. In Ubuntu 18 werkt het foutloos.

Om de slimme lampen van LSC draadloos (OTA) te voorzien van nieuwe alternatieve firmware (tasmota of espurna) maken we gebruik van tuya-convert. De volgende stappen gaan we doorlopen.

  1. Ubuntu opstartbare USB stick maken

    Met behulp van een tijdelijke Ubuntu installatie kunnen we het script tuya-convert probleemloos uitvoeren

  2. Installeer pakketten

    Binnen Ubuntu hebben we aanvullende software nodig om alle stappen te kunnen doorlopen. De meeste pakketten worden automatisch door het script geïnstalleerd en geconfigureerd.

  3. Voer het flashscript uit

    Het tuya-convert script back-upt de huidige firmware en flash de alternatieve firmware Tasmota of Espurna.

  4. Configureer Tasmota

    Vanaf dit moment staat er tasmota op de ESP chip in de LSC lamp. Tasmota heeft standaard veel instelmogelijkheden en directe koppeling met domoticz

  5. Configureer domoticz

    Via het MQTT protocol communiceert de lamp met domoticz. Via een dummy device kun je de kleur, kleurtemperatuur en helderheid aanpassen.

Ubuntu USB stick maken

Op je Windows PC download en installeer je Rufus. Deze tool maakt van de Ubuntu iso een opstartbare USB stick. Let op dat je de juiste ISO download. We hebben de desktop versie nodig van versie 18.04.4 LTS (Bionic Beaver)).

Rufus linux bootable usb
We maken gebruik van Rufus om een opstartbare Ubuntu USB stick te maken.

Opstarten naar Ubuntu

Wanneer de USB stick gemaakt is, start je je PC opnieuw op terwijl de stick nog in de USB poort zit. Wanneer je het BIOS/UEFI scherm ziet, druk je op de toets die toegang geeft tot de BIOS of UEFI. Dat verschilt per PC en laptop maar meestal is het F10, F11, Delete of Escape.

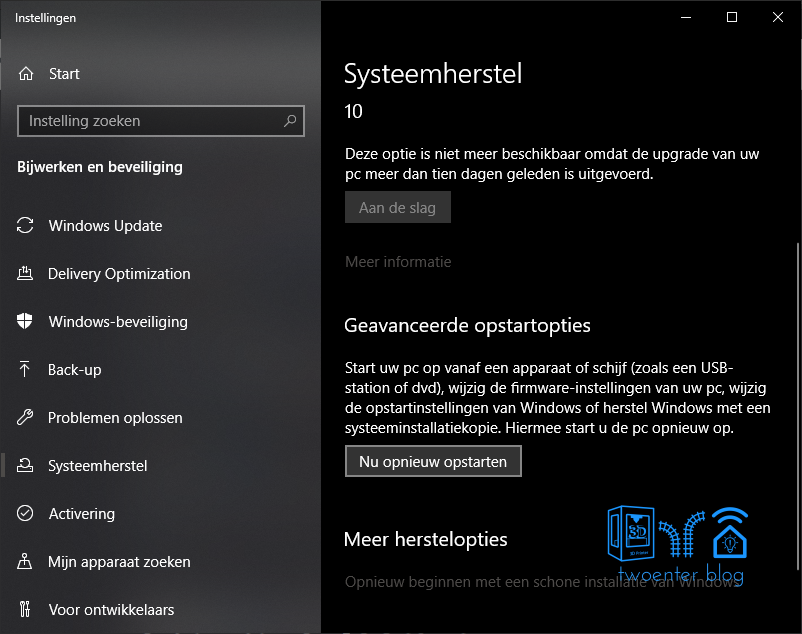

Wanneer je echt niet in de bootmanager komt, start dan door naar Windows. Zoek in het startmenu op “Systeemherstel”, hier staat een optie “Geavanceerde startmethoden”. Kies daar voor de knop “Opnieuw opstarten” en je komt dan in het gewenste menu.

Geavanceerde opstartopties windows
Om in de bootmanager van je laptop of PC te komen moet je soms gebruik maken van de geavanceerd opstartopties in Windows.

In de bootmanager kies je voor USB/UEFI USB of de naam van je USB stick dat verschilt weer per systeem. De computer gaat nu opstarten vanaf de USB stick. Het menu van Ubuntu komt even later tevoorschijn. Kies voor “Try Ubuntu”. Nu wordt Ubuntu echt geladen.

Ubuntu is gestart

In Ubuntu gaan we eerst internetverbinding maken. Klik rechtsbovenin op het kleine pijltje en maak verbinding met je thuisnetwerk. Zodra er verbinding is klik in het linkermenu op het Software Center. Een soort van Appstore voor Ubuntu.

Verbinding maken met wifi in ubuntu
Verbinding maken met Wifi in Ubuntu

Klik in de bovenbalk op Ubuntu Software en kies daar de menuoptie Software en Updates.

Ubuntu Software Center
Ubuntu Software Center

Vink “Community-maintained free and open-source software (universe)” aan. Met deze optie aangevinkt kan het “prereq” script straks alle software zelf binnenhalen en installeren.

Ubuntu Software Center
We willen ook de gratis en open source software van derden kunnen ontvangen.

Sluit scherm door op Close te klikken en start een terminal venster.

Het updaten kan beginnen

Voor de zekerheid gaan we toch even de pakketlijsten updaten. Dat kan door middel van

sudo apt-get update
command sudo apt-get update
command sudo apt-get update

Nu zijn we klaar voor de installatie van tuya-convert. Begin met het installeren van git om het tuya-convert script te downloaden. Dat kan met:

sudo apt install git

Zodra git geïnstalleerd is, kunnen we de tuya-convert bestanden binnenhalen. Kloon de tuya-convert repository door middel van:

git clone https://github.com/ct-Open-Source/tuya-convert

Alle mappen en bestanden worden gedownload en worden in de submap tuya-convert geplaatst. Navigeer naar die submap met:

cd ./tuya-convert

In deze map staat het script dat alle pakketten download en installeert. We starten dat script door middel van het commando:

 ./install_prereq.sh

Als alle pakketten succesvol geïnstalleerd zijn, kunnen we beginnen met flashen!

Tuya convert prerequirements
Tuya convert prerequirements

Flashen van tasmota met tuya convert

Het flash script staat ook in de zelfde map als het prereq script. Start het flash script door:

./start_flash.sh

Er wordt een disclaimer getoond dat alles op eigen risico is en dat men niet aansprakelijk is voor schade etc. Als je akkoord bent met die voorwaarden type je het woord “yes” en druk je op enter. Het script start en wordt misschien ook direct weer beëindigd.

Standaard staat namelijk de naam van de draadloze verbinding op “wlan0”. Jouw WiFi adapter heeft misschien wel een andere naam. Het script geeft je de namen van de mogelijke verbindingen. Je kunt een naam gokken, maar wil je weten welke de juiste is geef dan het commando:

iwconfig
iwconfig commando
iwconfig commando laat je de verbonden netwerken zien en de naam van de wifi adapter

Kies de WiFi adapter die nu verbonden is met je thuisnetwerk. In mijn geval is dat de wlp3s0. Om deze WiFi adapter te gebruiken om te flashen gaan we de naam van de standaard adapter wijzigen. In het bestand “config.txt” is de naam opgeslagen. Open het tekstbestand met nano en pas de naam aan.

nano config.txt

Wijzig de naam “wlan0” in je de naam van je WiFi adapter en sla op met CTRL+O en enter. Sluit nano af met CTRL+X.

edit config.txt tuya convert
We bewerken config.txt van tuya-convert om met de juiste wifi adapter te verbinden.

Start opnieuw het flash script start_flash.sh. Het script vind nu je juiste draadloze adapter en gaat verder. Een aantal poorten zijn niet geopend of vrij. Laat het script alles uitvoeren.

Mocht het script nu nog steeds geen geschikte Wifi adapter vinden, koop dan een moderne WiFi adapter.

LSC lamp flash mode

Het script wacht en nu heb je de tijd om de lamp in flashmode te zetten. Zet de lamp in flash mode door ‘m 4x aan en uit te zetten. Na de 4e keer laat je de stekker in het stopcontact. De lamp knippert nu heel snel. Anders dan dat je ‘m normaal in het stopcontact steekt.

Flash mode Tuya bulb

Wanneer je een power plug van LSC wilt voorzien van nieuwe firmware, zet je de plug in flashmode door de knop ongeveer 10 seconden lang in te drukken. Het knopje begint zoals in onderstaande video te knipperen.

LSC power plug flash mode
flashing tuya convert
De laatste stap voordat het flashen begint.

Het script heeft inmiddels via de WiFi adapter van je apparaat een nieuw WiFi Accesspoint opgezet. Deze heet vtrust-flash. Verbind een smartphone of tablet met het wifi netwerk vtrust-flash. Pas als je lamp in flash mode staat en je 2e apparaat verbonden is met vtrust-flash druk je op enter. Het script begint met het back-uppen van de huidige firmware. Daarna start het flashen van de tijdelijke firmware.

flashing tuya convert
Het flashen van de nieuwe firmware start
flashing tuya convert
Het flashen is aan de gang.

De back up is klaar en je kunt nu kiezen voor de aangepaste firmwares espurna of tasmota. Ik heb gekozen voor Tasmota. Typ een 2 in en druk op enter.

Flash tasmota or espurna to your tuya bulb
Maak de keuze tussen het flashen van tasmota of espurna naar de LSC lamp van de Action.

Het flashen van tasmota wordt gestart op de LSC lamp van de Action. Het Tuya convert script flashed draadloos (OTA) de nieuwe firmware op de lamp.

flashing tuya convert is done
Het flashen van de nieuwe firmware naar de tuya lamp is klaar.

Flashen van tasmota is gereed

Het flashen van de lamp is klaar en er staat nu tasmota op je LSC lamp van de Action, nog even en je kunt de lamp aansturen met domoticz. Je kunt nu op een vergelijkbare manier als met ESPeasy de configuratie starten.

Maak met je telefoon verbinding met het WiFi accesspoint “tasmota-xxxx”. Bij de xxxx staat een uniek nummer en letters. Dit is je lamp. Als je verbinding gemaakt hebt, stuurt je telefoon je door naar de config page van tasmota. Kies hier je wifi thuisnetwerk en vul het wachtwoord in. De lamp restart en gaat verbinding maken met je wifi thuisnetwerk.

Zorg dat je het ip-adres te weten komt van de lamp, die de router het via DHCP gegeven heeft. Dat kan bijvoorbeeld via de app Fing of door in te loggen op de router en te kijken bij verbonden apparaten.

Configureren van tasmota

Vul het ip-adres van de lamp in in de browser. Je komt nu in de config van tasmota terecht. Klik op configuration en vervolgens op configure module. Zoek in de tasmota templates jouw apparaat en vul de juiste configuratiewaarden in.

configure tasmota in a tuya lamp
Tasmota op de LSC lamp van de Action

Ga terug naar het beginscherm en in mijn geval zijn er twee sliders verschenen. Een slider voor de felheid van de lamp, de andere voor de kleurtemperatuur. Schuif de sliders en de lamp reageert!

Tasmota works on a tuya device
Tasmota weergeeft de sliders om de lamp te besturen

Om de LSC lamp van de Action te besturen via domoticz gaan we een firmware update doen. Klik daarvoor op “Firmware Upgrade”.

upgrade firmware to see domoticz features in tasmota
Update de firmware om domoticz opties te krijgen voor je LSC lamp van de Action

Update de firmware naar de laatste versie door onder de OTA url op Start Upgrade te klikken. Zo krijgt tasmota domoticz ondersteuning. Het device restart en klik nu in het menu configure op configure Domoticz

All config options in tasmota
Alle config opties in tasmota

Maak in domoticz via een dummy hardware een RGBWW dummy aan. Vul bij IDX 1 in tasmota de IDX van een RGBWW dummy van domoticz in.

domoticz settings voor tuya lsc lamp
Domoticz instellingen in tasmota

Ga terug naar het main menu en kies voor Configure MQTT. Vul het ip-adres in van je MQTT broker. Meer waarden wijzigen hoeft niet. Heb je nog geen MQTT server draaien in je netwerk? Volg dan mijn MQTT installeren blogpost.

Wijzig nu de waarden in domoticz en zie dat de LSC lamp van de Action er op reageert! Het werkt!
